Mitsubishi ve Fanuc Cnc Operatör Panel Değişimi
CNC makinelerinde operatör panel değişimi
CNC makinelerinde operatör panel değişimi, hem mekanik montaj hem de hassas elektronik bağlantılar içeren kritik bir işlemdir. Yanlış bir bağlantı, yeni takılan panelin veya makinenin ana işlemcisinin (CPU) kısa devre olmasına yol açabilir.
SM Cnc olarak Mitsubishi M80 , M70 , Fanuc 0i-TF , 0i-TF Plus , 0i-MF , 0i-MF Plus Cnc Makinalarda operatör panel Değişimi Garantili olarak yapılmaktadır.
Adım Adım Operatör Panel Değişimi

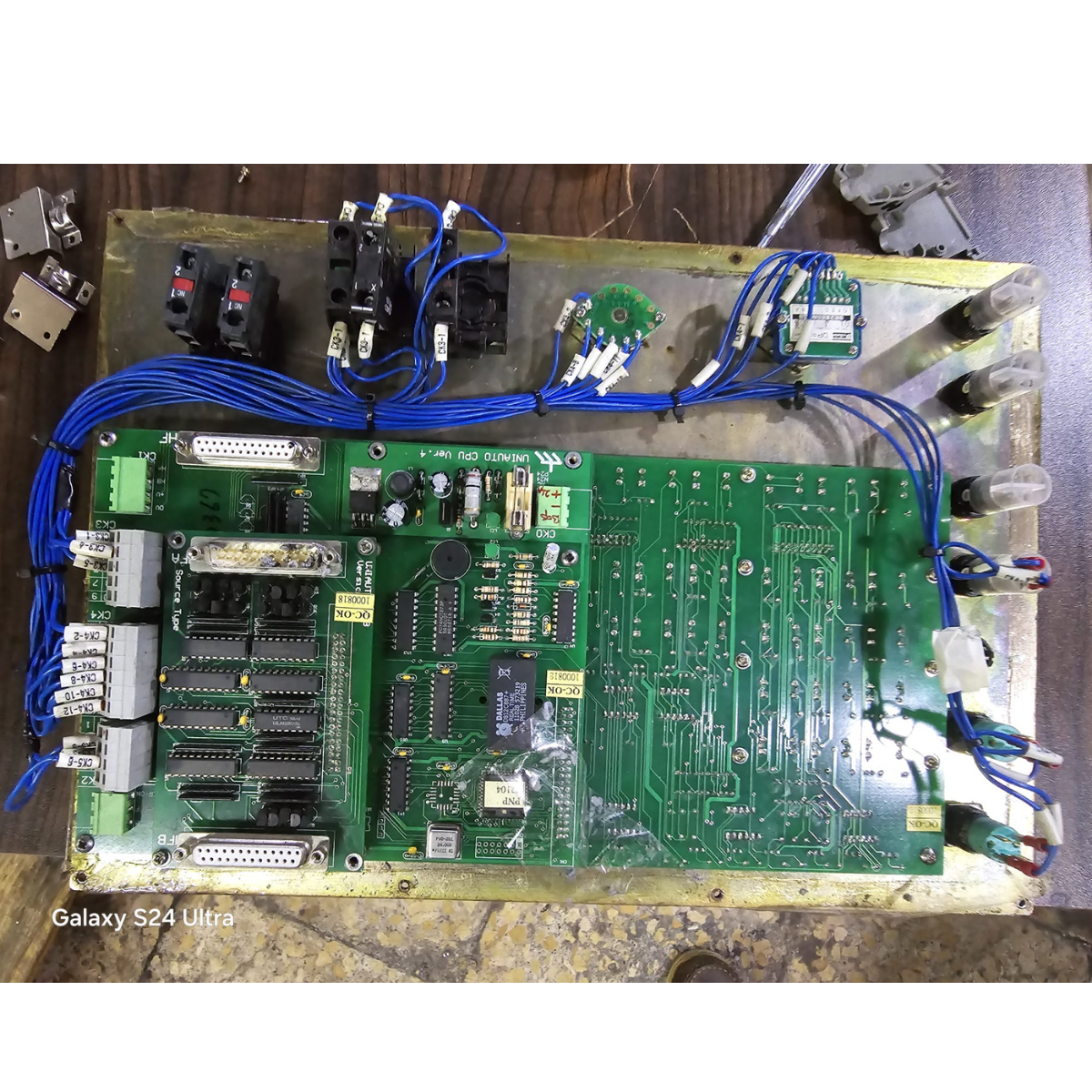

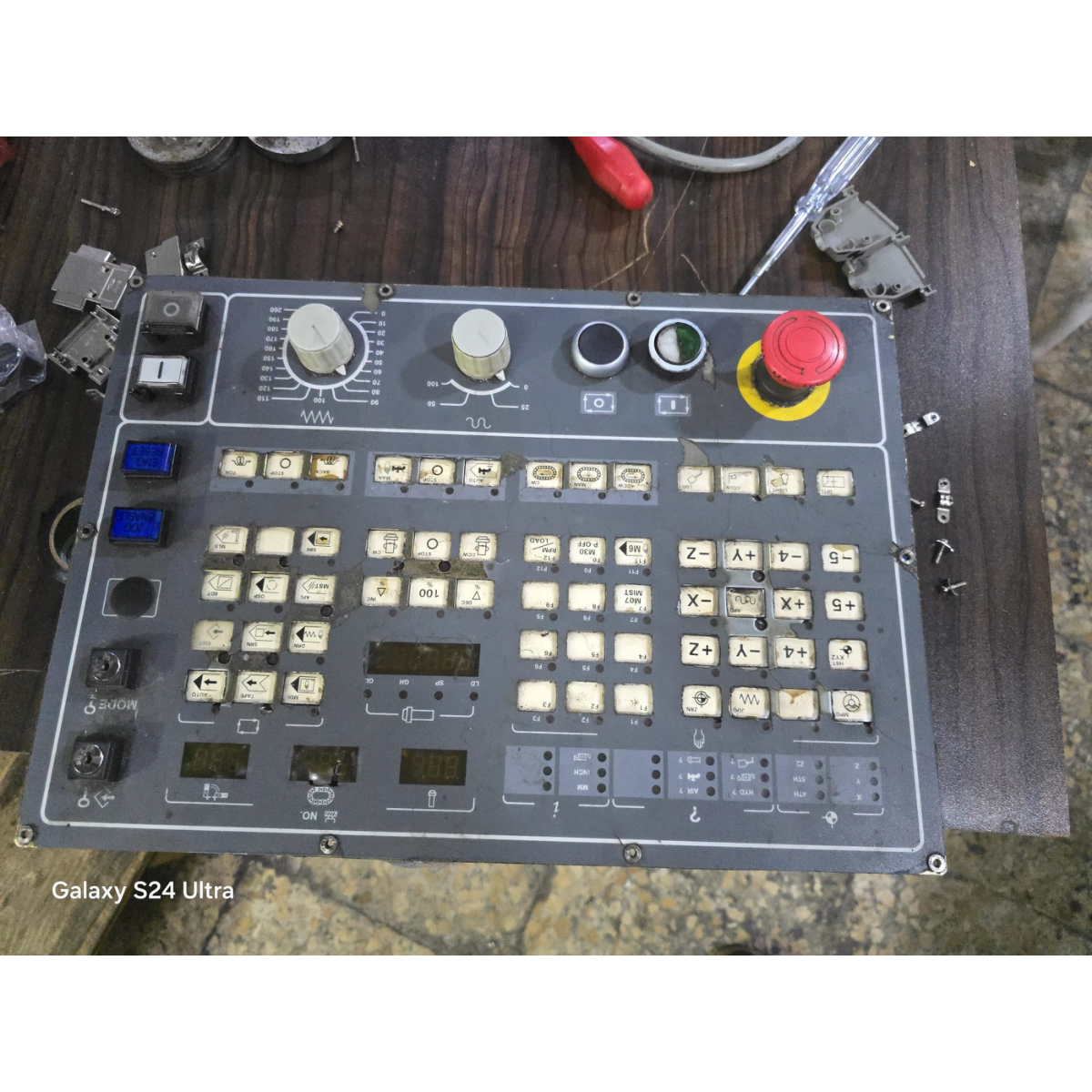

1. Eski Panelin Sökülmesi

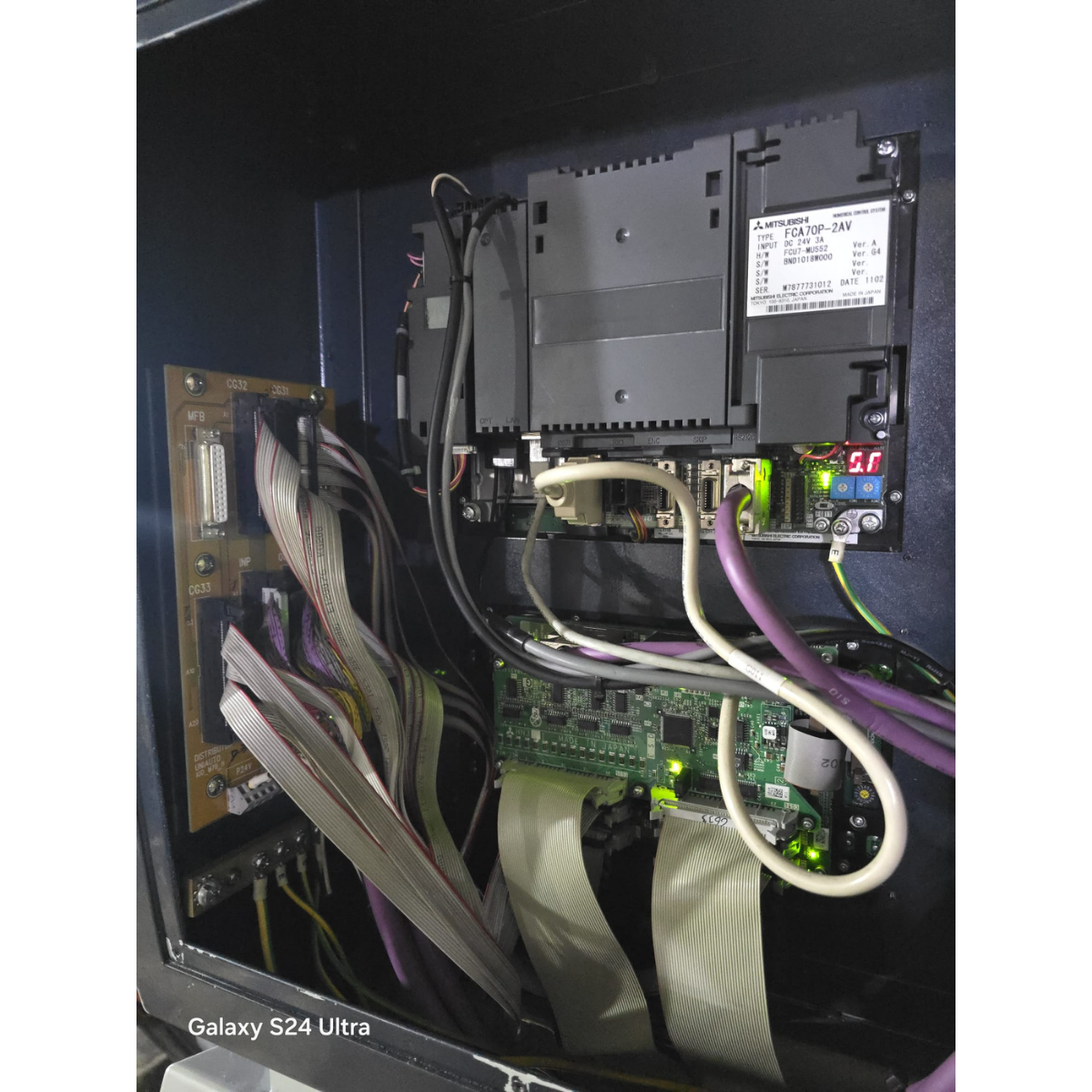

· Fotoğraf Çekin: Panel kabininin arka kapağını açtığınızda karşılaştığınız tüm kablo bağlantılarının, soketlerin ve anahtarların (switch) net fotoğraflarını çekin. Hangi kablonun hangi porta (Örn: MDI, I/O Link, CRT, Video) girdiğini etiketleyin.
· Kabloları Ayırın: Ekran veri kablosunu (genelde hassas şerit/ribbon kablo veya sarı kaplı Fanuc fiber optik/veri kabloları), güç besleme soketlerini ve acil stop (Emergency) buton kablolarını dikkatlice sökün.
· Mekanik Vidaları Çıkarın: Paneli makine gövdesine veya panosuna sabitleyen arkadaki montaj vidalarını gevşetin. Vidaları sökerken panelin öne doğru düşmemesi için ön taraftan birinin paneli desteklemesini sağlayın.
2. Grafik ve Ekran Kartlarının Aktarılması (Gerekliyse)
· Eğer sadece LCD ekranı veya ön camı/tuş takımını değiştiriyorsanız ve eski grafik kartlarınız (A20B-3300-xxxx) sağlamsa, bu kartları eski panelin arkasından söküp yeni panel kasasının arkasındaki soketlere hassasça oturtun.
· Kartları yerine takarken 4 köşedeki plastik tırnakların (spacer) çıt sesiyle oturduğundan emin olun.
3. Yeni Panelin Montajı ve Bağlantılar

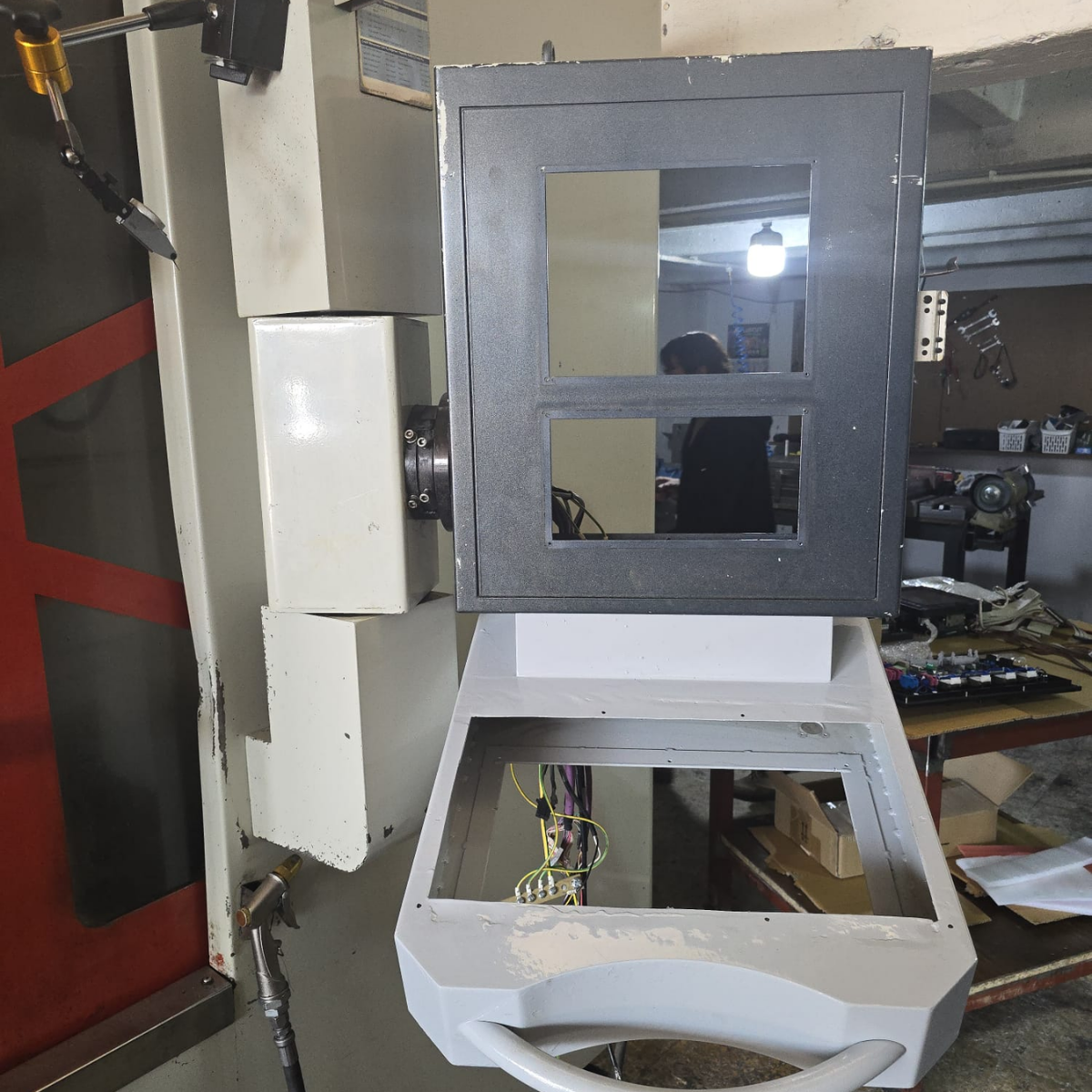

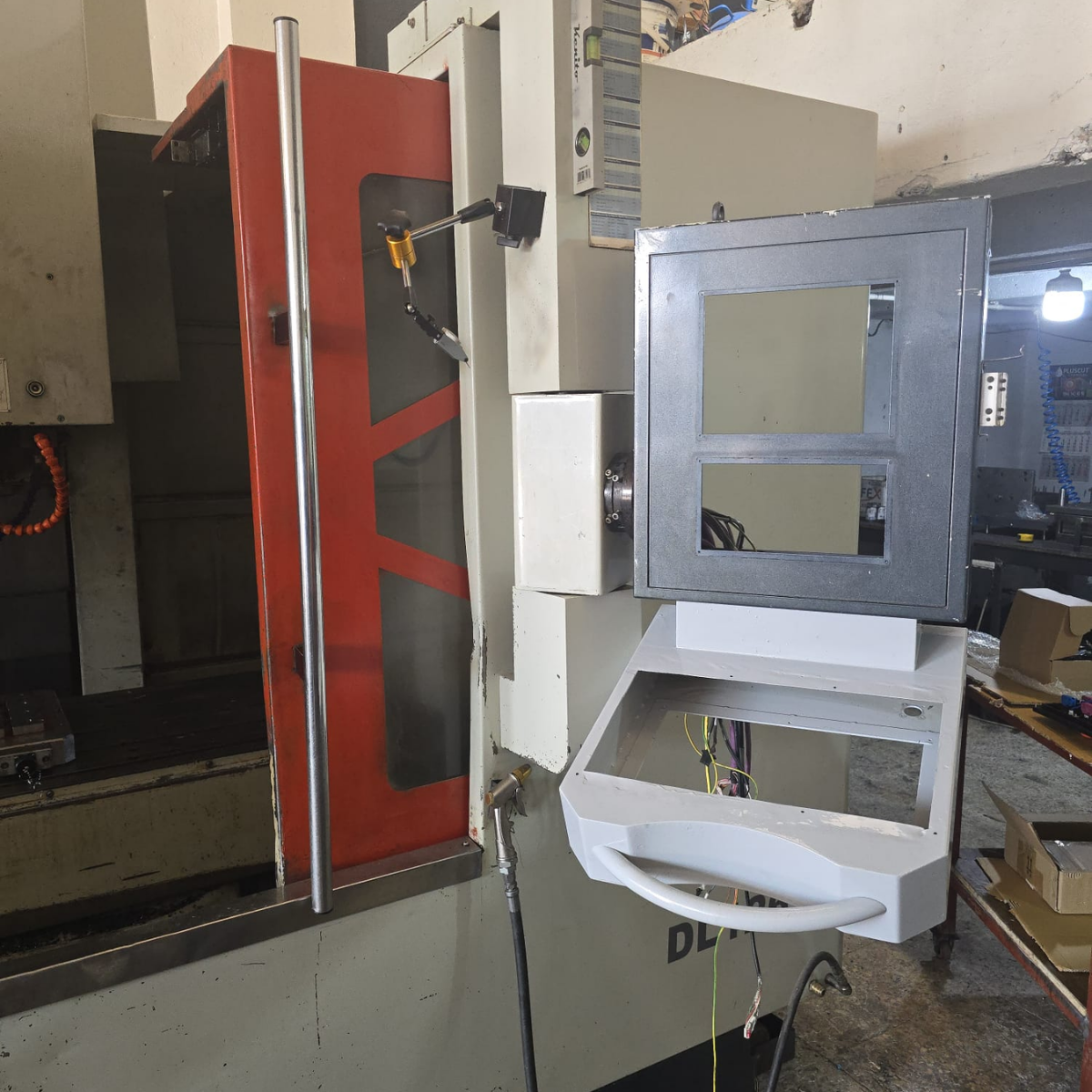

· Yeni operatör panelini yerine oturtun ve vidalarını karşılıklı (çapraz) sırayla sıkarak sabitleyin. Sızdırmazlık contalarının (panelin kenarındaki siyah lastikler) düzgün oturduğundan emin olun; bu contalar içeriye bor yağı (kesme sıvısı) ve toz girmesini engeller.
· Fotoğraflarınıza ve etiketlerinize sadık kalarak tüm veri, I/O ve güç kablolarını yeni panele takın. Soket kilitlerinin tam kapandığından emin olun.
· Acil Stop Testi: Panel üzerindeki Acil Stop (E-Stop) butonunun kablo bağlantısını multimetre ile test edin. Güvenlik hatları şakaya gelmez.

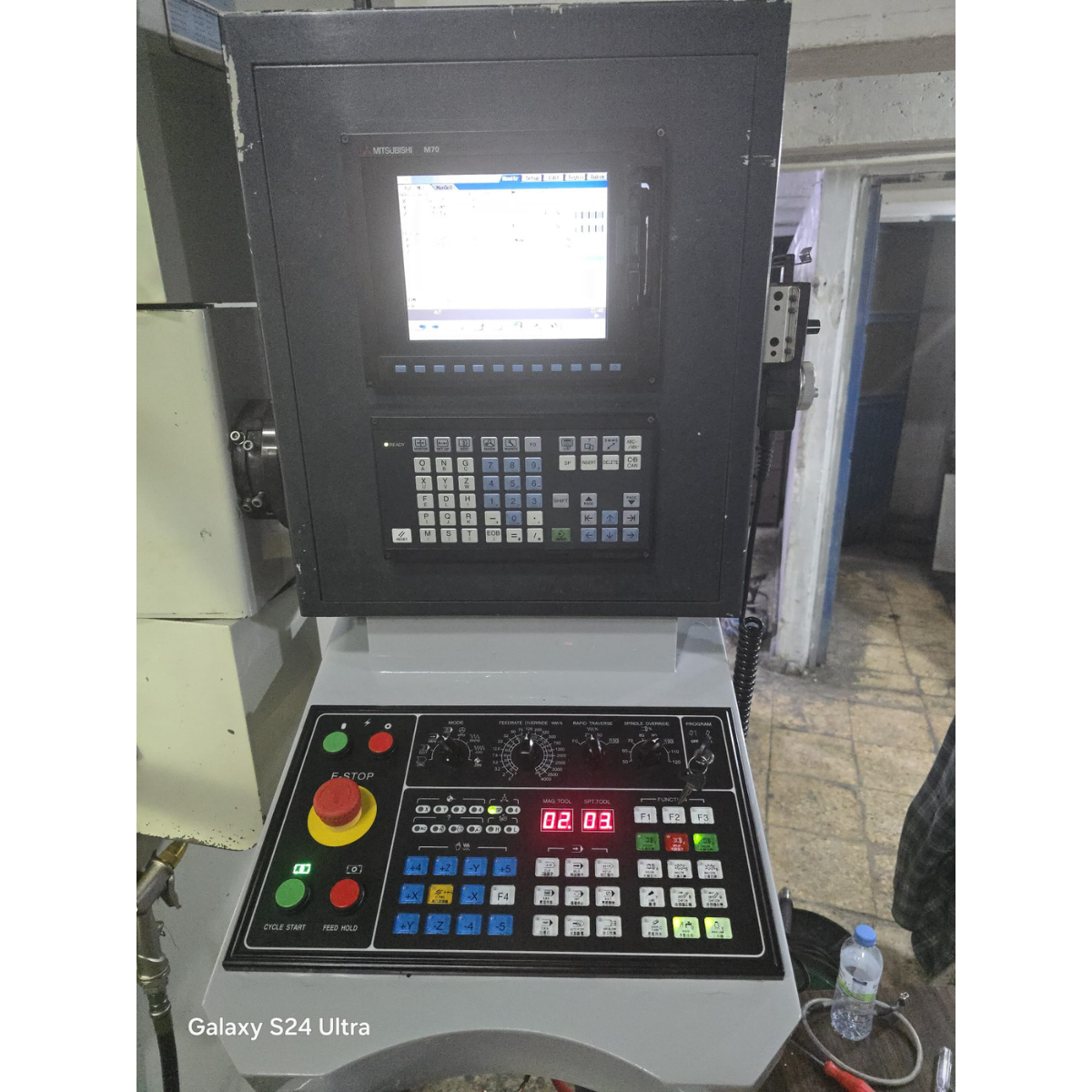

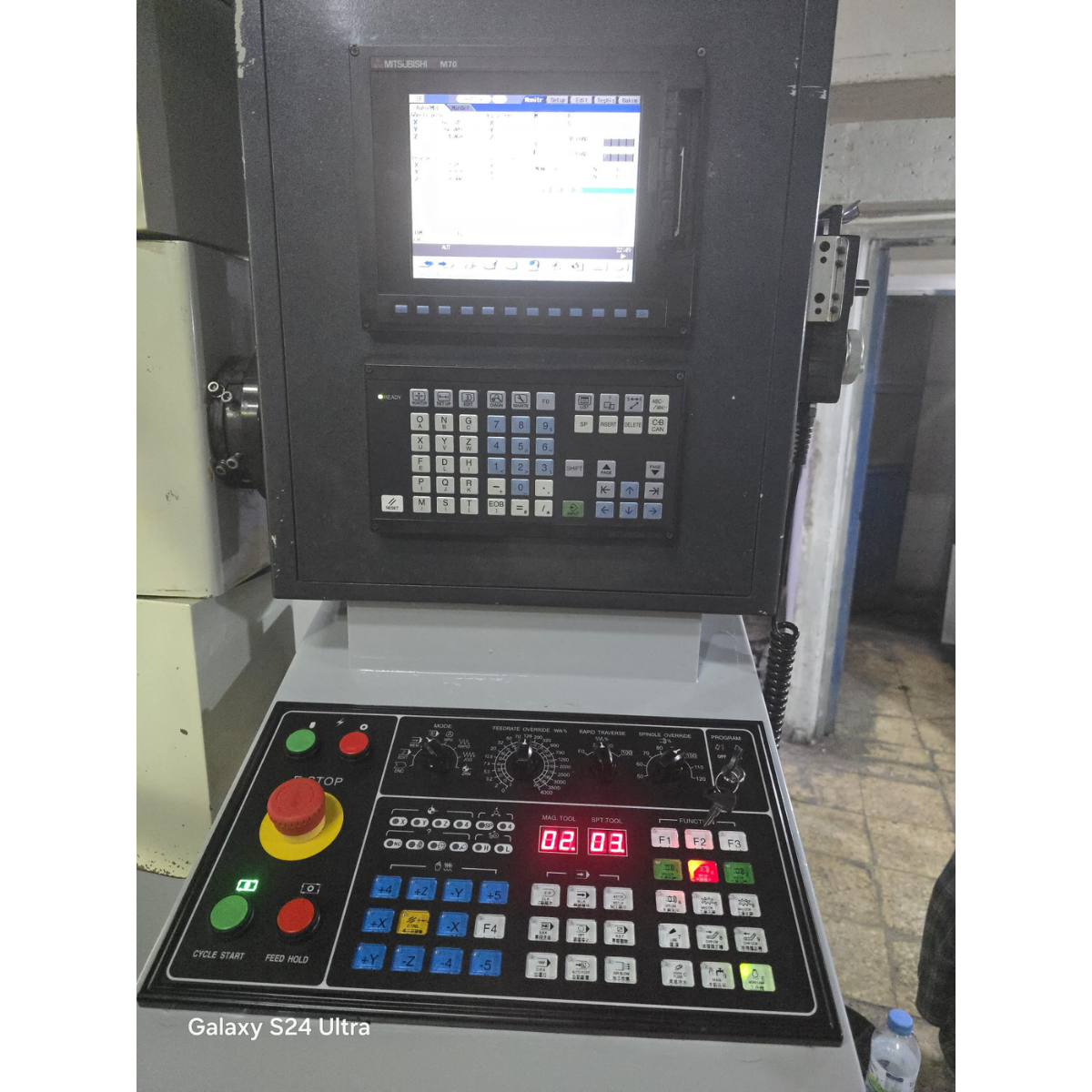

4. İlk Çalıştırma ve Test
· Makineye elektrik verin.
· Ekran Kontrolü: Yazıların netliğini, renkleri ve grafiklerin doğru gelip gelmediğini inceleyin.

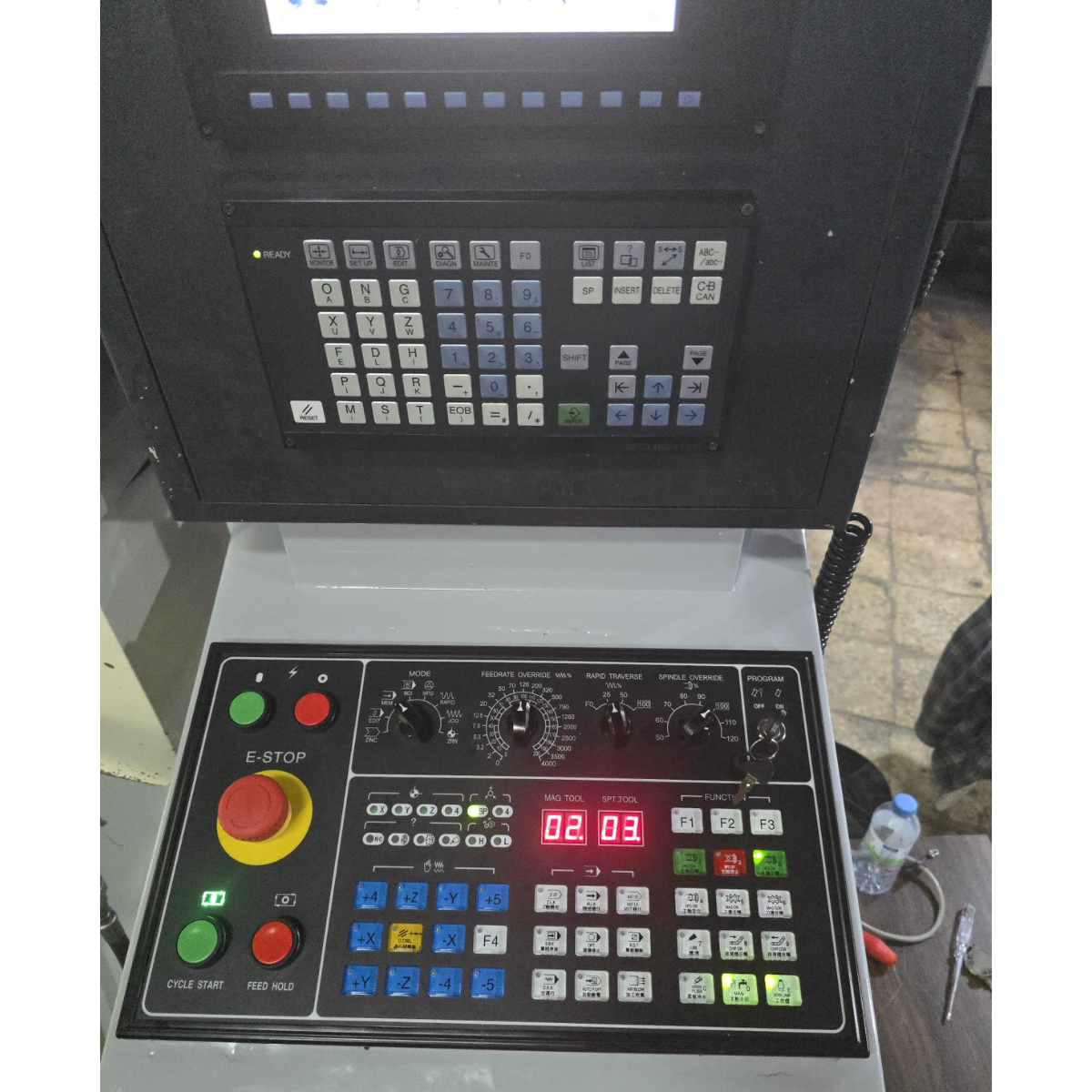

· Tuş Takımı Kontrolü: MDI panelindeki (klavyedeki) tüm yön tuşlarını, harfleri ve sayıları tek tek deneyin.
· Eksen Hareketleri: Panel üzerindeki el çarkı (MPG) ve JOG yön tuşlarının doğru eksenleri doğru yönde hareket ettirdiğini çok düşük bir hızda (Feedrate Override %10 veya %1 formatında) test edin.
