A13B-0196-B123 Fanuc i

• A20B-8101-0501
• A20B-8002-0250
• A20B-8002-0660

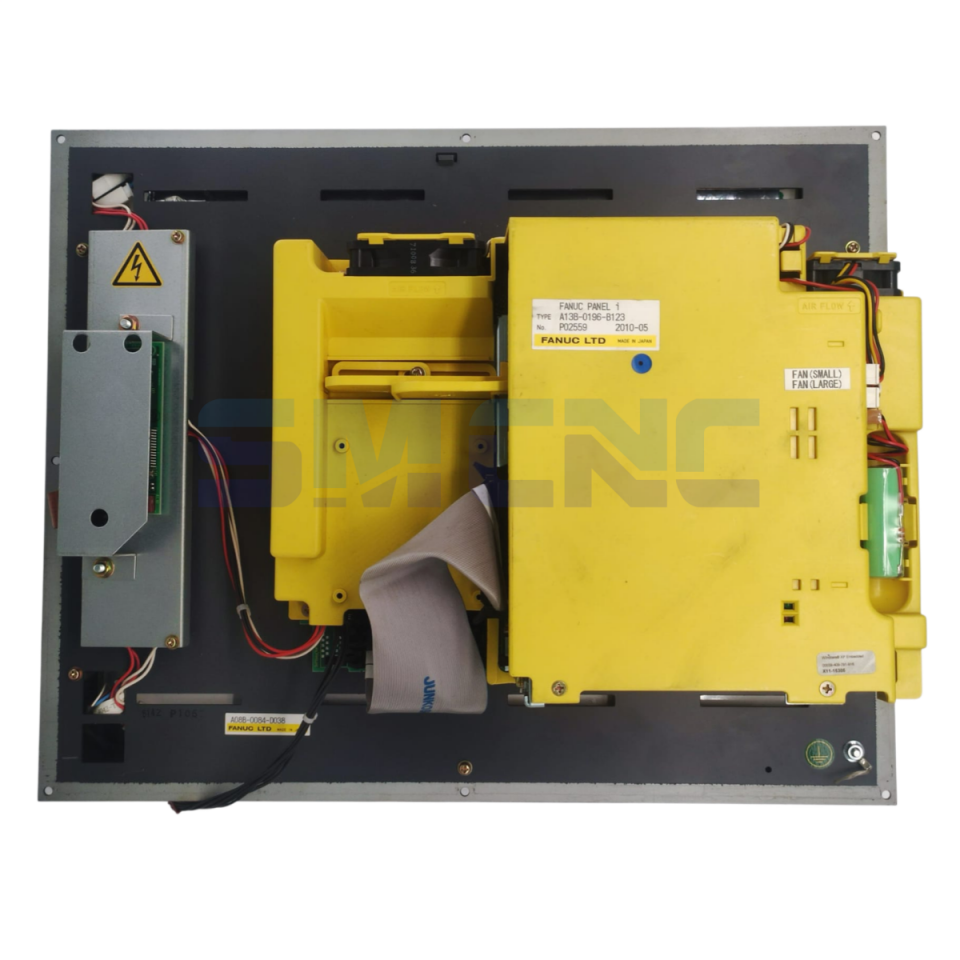

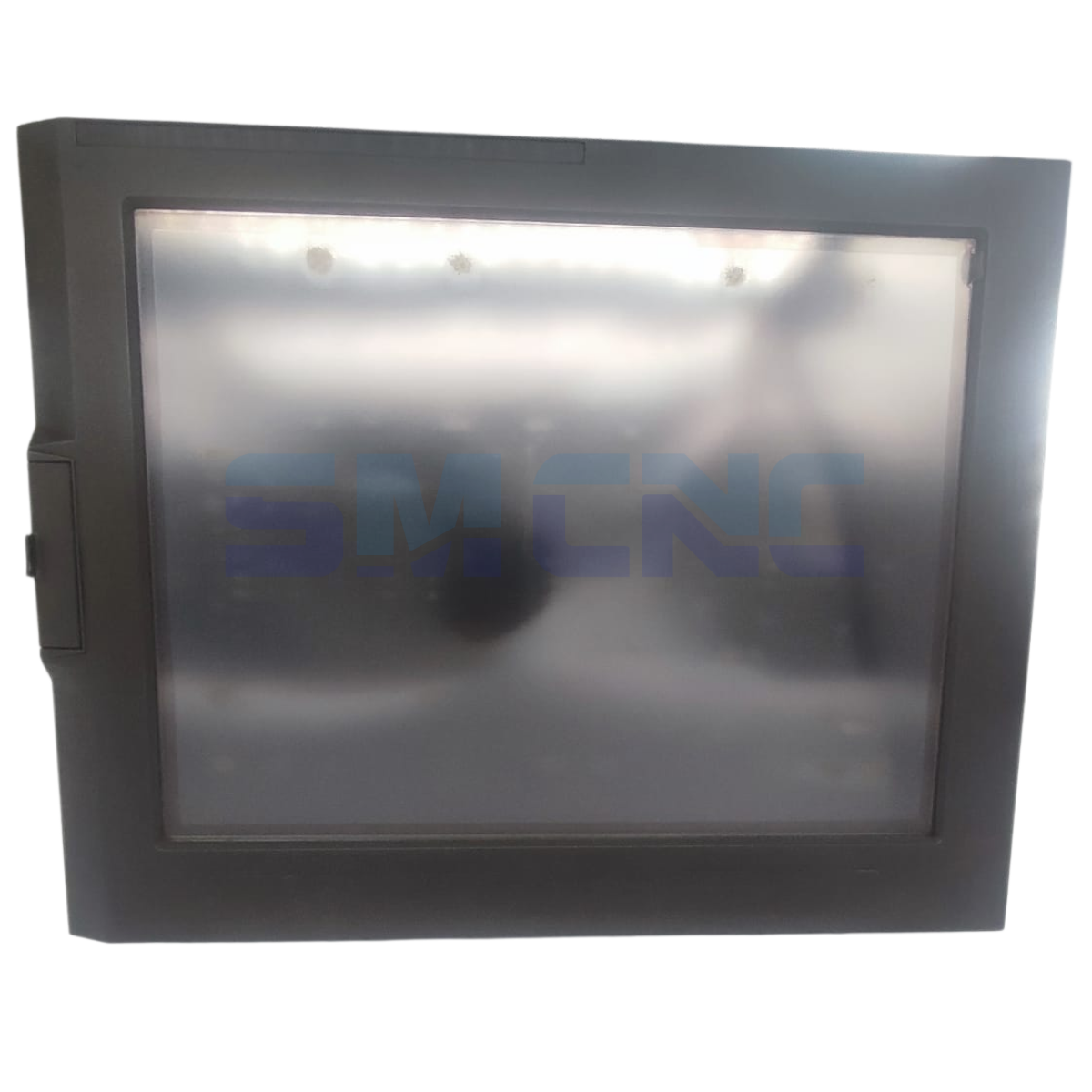

A13B-0196-B123, Fanuc'un endüstriyel PC tabanlı açık mimari sistemleri için geliştirdiği Panel i serisi renkli LCD ekranlı operatör panel arayüzüdür (Operator Panel / Control Unit)

Temel Özellikler

·        Seri: FANUC Series i-Model B

·        Fonksiyon: Makinenin ana kontrol birimi olarak görev yapar; çok eksenli kontrolü, yüksek hızlı veri işlemeyi ve gelişmiş iletişim ara yüzlerini destekler.

·        Ara yüzler: Servo sürücüler için FSSB ara yüzü, PMC (Programmable Machine Control) ve RAM/ROM eklenti kartlarını içerir.

·        Genişleme Kapasitesi: Bu modelin en belirgin özelliği genişleme yuvası (expansion slot) içermemesidir (B500 = 0 slot).

·        Ekran Uyumluluğu:

Yatay ve dikey üniteler için 15.0 inç.

Ayrık (separate) tip yapılar için 15.0 inç renkli LCD ekranları destekler.

·        Ağırlık: Yaklaşık 5.4 kg - 6.0 kg arasındadır.

Kontrol ve Performans

·        Eksen Kontrolü: Opsiyonel olarak 11 eksene kadar kontrol ve 4 iş mili (spindle) desteği sunabilir.

·        Hassasiyet: ±0.001 mm standart konumlandırma doğruluğu.

·        Bellek: 2 MB program depolama kapasitesi ve SRAM modülleri ile veri yedekleme.

·        Hızlı İşleme: Küçük bloklu programların yüksek hızda işlenmesini sağlayan "Nano Interpolation" ve "HRV+ Servo Control" teknolojilerini destekler.

·        Servo Arayüzü: Yüksek hızlı dijital iletişim için FSSB (Fanuc Serial Servo Bus).

·        Haberleşme Portları: Ethernet (standart), RS232, RS485 ve opsiyonel olarak Profibus, Devicenet veya CC-Link.

·        Giriş/Çıkış: Entegre PMC (Programlanabilir Makine Kontrolü) ve I/O Link desteği.

Elektriksel ve Ortamsal Koşullar

·        Giriş Voltajı: 24V DC (±10% tolerans).

·        Çalışma Sıcaklığı: 0°C ile 55°C/58°C arası (ünite tipine göre değişir).

·        Nem: Yoğuşmasız %75 RH veya altı.
