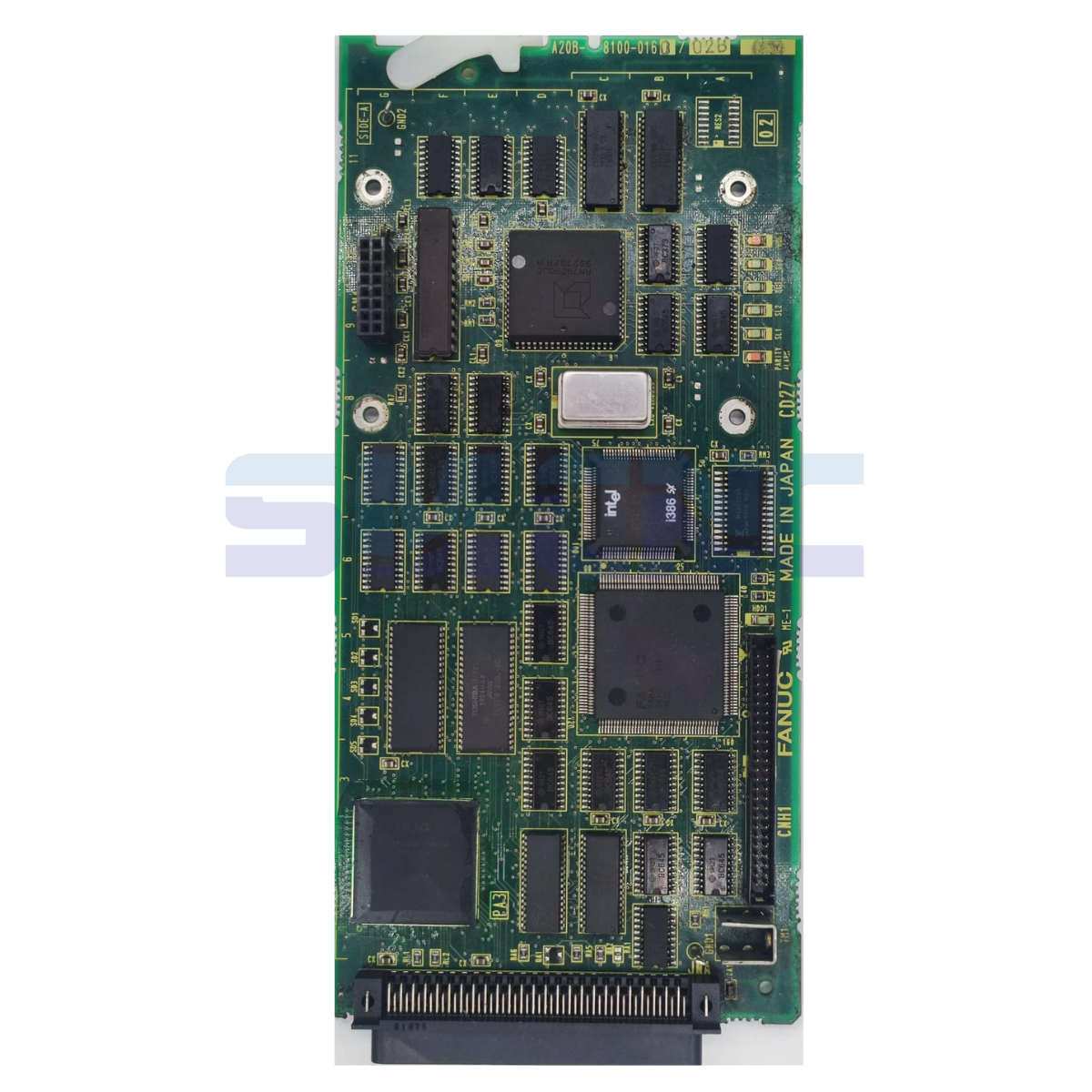

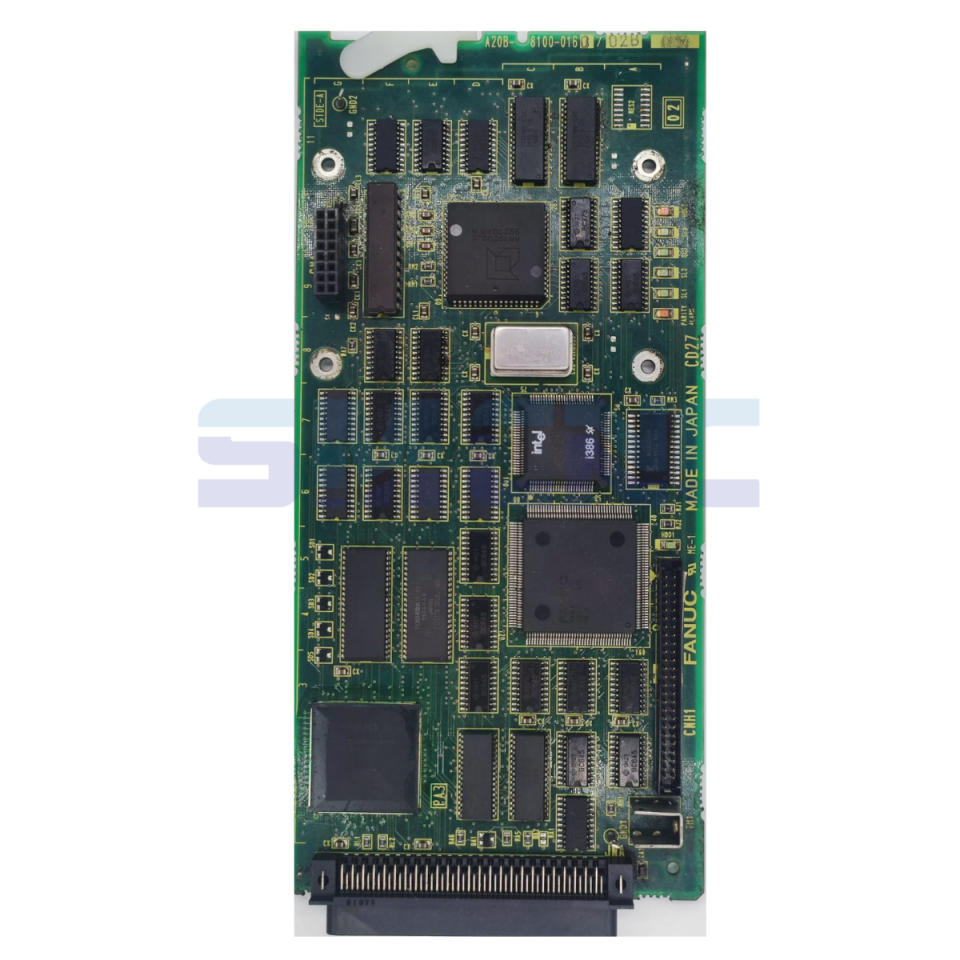

A20B-8100-0160 Fanuc PCB Kart
FANUC A20B-8100-0160, Fanuc CNC kontrol ünitelerinde büyük boyutlu NC programlarını depolamak ve yüksek hızda veri transferi sağlamak amacıyla kullanılan bir Data Server (Veri Sunucusu) PCB kartıdır.
Temel İşlevi
İşlevi: Sabit disk (HDD) tabanlı veri sunucu kartıdır (Data Server Board - Hard Disk Version). Standart bellek kapasitesini aşan kalıp işleme veya karmaşık 3D CNC programlarını doğrudan bu kart üzerinden çalıştırmayı (DNC operasyonları) sağlar.
* Çalışma Giriş Voltajı: Arka panel veriyolu üzerinden +5V DC ve +24V DC gerilimle beslenir.
* Mantıksal Devreler (IC): Kart üzerindeki entegreler ve işlemci 5V DC ile çalışır.
* Harici Disk ve İletişim Portu (CNH1): Sürücüleri ve veri sunucusu arabirimini beslemek için 24V DC hattını kullanır.
Uyumluluk
Uyumlu CNC Serileri: Öncelikle FANUC Series 16i ve 18i (Model A serileri) kontrol ünitelerinde kullanılır. Zaman zaman 21i sistemlerinde de genişleme amacıyla tercih edilir.
