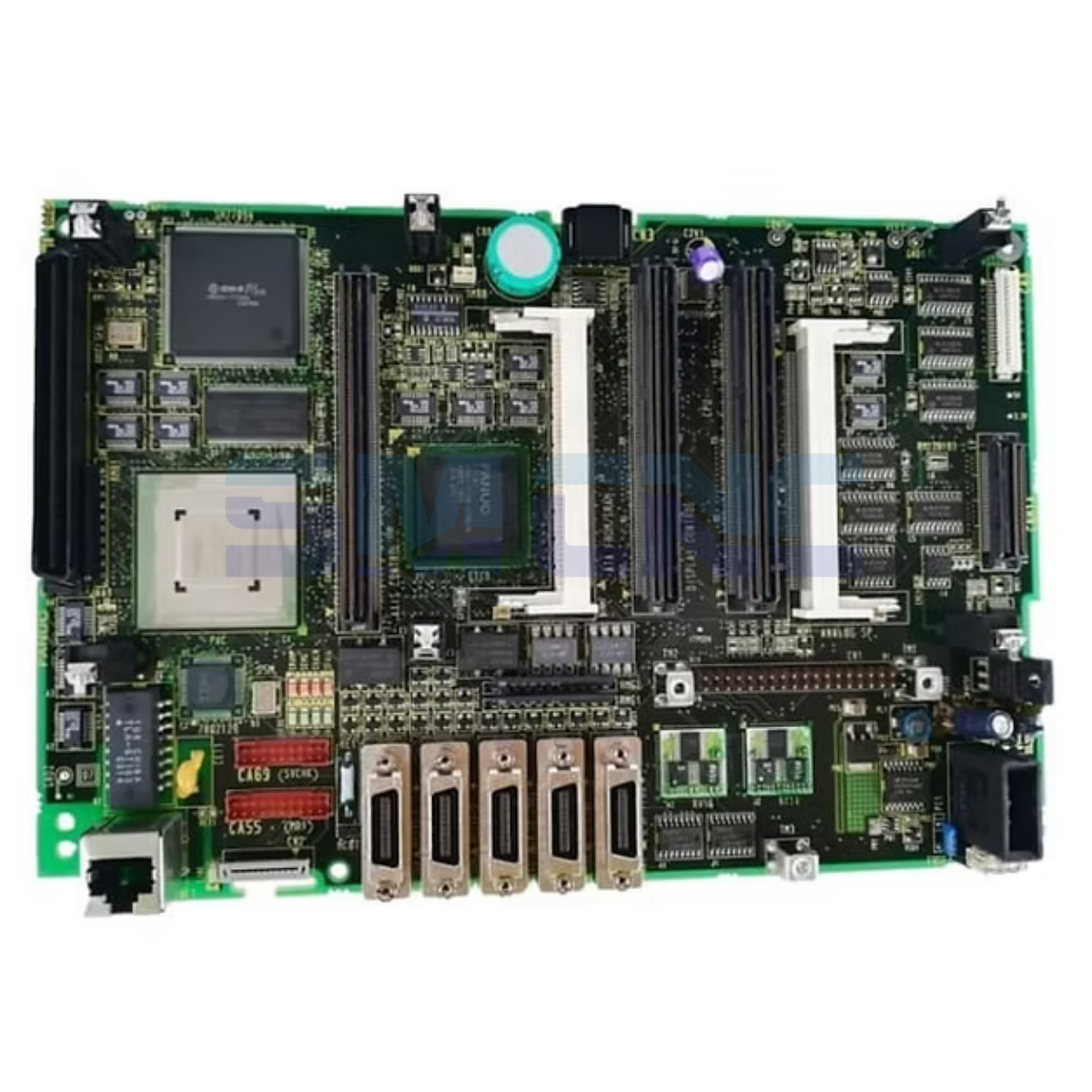

A20B-8201-0082
Fanuc A20B-8201-0082 (genellikle A02B-8201-0082 şeklinde de aranır), Fanuc CNC kontrol sistemleri için tasarlanmış bir anakarttır (motherboard). Bu parça, özellikle Fanuc 0i-D serisi (0i-TD, 0i-MD ve 0i-Mate-TD) kontrol ünitelerinde merkezi işlem birimi (CPU) kartı olarak görev yapar.
· İşlev: Makine kontrol komutlarını işler, veri akışını yönetir ve servo amplifikatörler ile I/O modülleri arasındaki iletişimi sağlar.
· Uyumluluk: Fanuc 0i-D, 0i-TD ve 0i-MD serisi CNC sistemleriyle tam uyumludur.
· Bağlantı: RS232 gibi standart endüstriyel iletişim portlarını destekler.
· Menşei: Japonya.
· İşlemci Desteği: Kart üzerinde yerleşik bir ana işlemci (CPU) bulunur ve genellikle ek bir SRAM/FROM modülü (örneğin A20B-3900-024x serisi) ile birlikte çalışır.
· Kontrol Kapasitesi:
o Tek kanal (path) sistemlerde 8 eksene kadar kontrol desteği sunar.
o Aynı anda (simültane) 4 eksenli interpolasyon yeteneğine sahiptir.
· İletişim Portları ve Arayüzler:
o RS232C: Veri transferi ve program yükleme için standart seri port.
o FSSB (Fanuc Serial Servo Bus): Servo sürücülerle yüksek hızlı optik iletişim için.
o I/O Link: Giriş/çıkış modülleriyle bağlantı kurar.
o Ethernet: Bazı konfigürasyonlarda gömülü ethernet desteği ile ağ bağlantısı sağlar.
· Hafıza Yapısı: Sistem yazılımı, parametreler ve kullanıcı programları için ayrılabilir FROM/SRAM modül soketlerine sahiptir.
· Fiziksel Özellikler:
o Ağırlık: Yaklaşık 0.2 kg (oldukça hafif ve kompakttır).
o Kart Kalınlığı: Standart 1.6 mm.
o Besleme: Genellikle kontrol ünitesi üzerinden sağlanan 24V DC ile çalışır; ancak 110V/220V/240V gibi farklı giriş gerilimlerine sahip güç kaynağı modülleriyle entegre edilebilir.
Bu anakart, Fanuc 0i-Model D serisinin temel taşıdır ve şu modellerde yaygın olarak kullanılır:
· 0i-TD (Torna/Lathe)
· 0i-MD (İşleme Merkezi/Machining Center)
· 0i-Mate-TD ve 0i-Mate-MD
